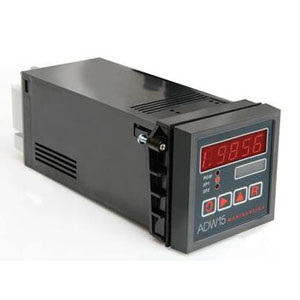

ADW15-A03-0-0-W240-P/G称重显示仪
带有模拟数据和继电器输出的称重显示仪
应变计传感器输入，4.5位分辨率
4-20 mA和0-10 V标准模拟量输出
支持从0.5mV/V到200mV/V的可调称重传感器灵敏度
10 V 160 mA激励，可驱动多达4个称重传感器
6线输入，可补偿齐纳栅和电缆损耗
灵活的称重显示仪
简单的一遍式自动校准，可最大程度减少现场设置时间
自动去皮和峰值保持，由无电压触点控制
完全隔离的4-20 mA和0-10 V模拟输出
可编程的动态称重补偿
交流或直流电源可选
ADW15-A03-0-0-W240-P/G称重显示仪具有模拟数据和继电器输出，具有非常灵活的数字显示系统，已针对单个或多个称重传感器以及称重应用和系统进行了优化。
ADW15-A03-0-0-W240-P/G称重显示仪还具有数字架构，可非常轻松地进行一遍校准和快速设置。
提供用于控制或报警功能的隔离模拟输出，闭锁继电器或数字输出选项。
ADW15-A03-0-0-W240-P/G称重显示仪可与传感器故障警报结合使用，该警报器旨在连续监视各个称重传感器的状况，并在检测到系统故障时激活警报，从而为所有称重系统提供了更高的安全性并节省了成本。
ADW15-A03-0-0-W240-P/G称重显示仪参数：
输入项
校准：使用键盘和1（或2）个已知砝码进行自动数字化标定，也可以选择手动校准；
自动去皮：按“>”键，然后“ R”，显示将为零。如果需要，还可以查看自动皮重值，并手动更改，自动皮重值在掉电时保留。
灵敏度范围：通过DIL开关预设在0.5至200mV/V之间
励磁：直流10V标称值，最大150mA
补偿：通过±感测线来补偿电缆，补偿连接电压降以及10V电源中的任何变化
准确性90天读数值的±0.08％，正常值的±0.05％
漂移典型值0.002％oC@ 2.5 mV / V
直流模拟输出
直流电压：0至5 V，0至10 V，-10至+10 V，最大电流输出50 mA
直流电流：0至1 mA，0至20 mA，4至20 mA，最大电流输出50 mA
准确性：典型输出值的±0.08％的，±0.08％FSD
解析度：作为显示分辨率，最大15位
校准：通过15圈预设增益和偏移
反演：按键值
隔离：模拟输入或任何其它端口的±130 V RMS或DC最大值
测距：全键盘可扩展到所需的显示范围
PID：功率电平（选择时）= 12位分辨率输出
通讯端口CP操作
所有显示数据都可以通过通讯端口以及继电器，PID电源和EEPROM状态进行访问。可以更改所有用户可配置的数据，包括EEPROM启用/禁用和继电器复位（地址代码无法更改）。
类型和细节
RS485 / 422：1总线最多可连接32台仪器，4线制
20毫安： 每个接口最多可容纳25个仪器，4线制
电缆长度：1km（取决于波特率）
波特率：300，600，1,200，2,400，4,800，9,600（仅限19,200 MANTRABUS）
电气隔离：模拟输入或任何其他端口的±130 V RMS或DC max
格式： MODBUS RTU，MANTRABUS和打印机输出
警报/控制输出
SPCO：SP1上有1个继电器，SP1＆2上有2个继电器
DPCO：SP1上的1个继电器
继电器：230 V at 5 A交流电阻
隔离：±130 V RMS
键盘可编程选项：迟滞，锁存，输出反转，延迟时间，PID值和时间比例。
电源
220 V-230 V交流50-60 Hz 10 W，110 V-120 V交流50-60 Hz 10 W，9-32 V直流10 W隔离
基础ADW 15
显示：7段LED 4.5位数10mm.3 x 3mm LED的2个用于继电器状态，1个用于编程和保持显示
控制项
4个带有触觉反馈的薄膜面板按键，1个滚动键以查看/更新参数，1位选择键，1位数字递增键，1个复位键。键盘通过前面板后面的内部链接可禁用。在输入模式下，通过数字选择键保持功能。
数据保留/保护
保留：设置值的10年，至少100,000个写入周期
数据功能保护：看门狗定时器提供重复的自动复位，进行电源检测并推迟，键盘安全性和超时。
物理
外壳材料：灰色Noryl，阻燃
环境方面
贮存温度：-20至+70oC
工作温度：-10至50oC
相对湿度：最高95％无冷凝
CE环境认证：欧洲EMC指令2004/108 / EC，低压指令2006/95 / EC
