HSS1-1/2-9L(M1)-D2.0-50金属水平卧式泵

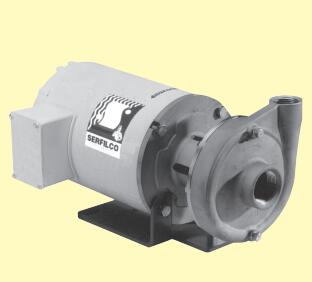

《HCl》及《HSS》金属水平卧式泵 P-108E
重型铸铁或 316 不锈钢制造
适用于：
酸性液 / 碱性液 / 有机溶剂湿处理液体 / 脱离子水 / 肥料等
! 用于 60-Hz. 流速达 160US.GPM/扬程达 90呎(@50Hz.510-LPM/19.5-m)
! 可选择与液体接触材料为铸铁或 316 不锈钢
! 机械式单或双轴封
碳精/陶瓷
Viton (氟橡胶) 或 EPDM (三元乙丙橡胶)
密封垫
! 316 不锈钢轴接合器
! 离心式，宁静，无震荡
! 包括钢承托板
! 马达为标准 NEMA ‘C’端面
全封闭扇冷却或防爆式
《HCl》及《HSS》系列水平卧式泵俱备精致紧密偶合设计的特点。配合高效率半开启式叶轮，减少堵塞及快速清理。铸造成的组件，无焊接口之易产生破裂缝的问题。同时，铸造件比相似焊接制造件，俱备更佳的耐腐蚀性能。
《HCl》及《HSS》系列泵装配上，在工业界最受欢迎的 “Type 21” 机械轴封。该 “内置” 轴封，将产生自动清洗的功能。可选配单式液体
冲洗轴封或用外来液体冲洗双轴封。配上外来液体冲洗的双轴封，适用于泵送含有磨料/金属盐的液体，及于干运转时，给予保护。石油化工业 清洁及除垢 净化气体及喷淋处理废液。
《HCl》及《HSS》系列泵之特性及尺寸 P-108E
铸铁及 316 不锈钢制造达至最佳耐腐蚀性能。
铸铁的配合成纤维密封垫，而 316 不锈钢配 Teflon(聚四氟化乙烯) 密封垫。内置单或双轴封组件配EPDM (三元乙丙橡胶) 或 Viton (氟橡胶)密封件。
应用于含有磨料或于临界状态的流体，建议使用清水冲淋的双轴封。不锈钢轴接联器，可保护马达轴和容许使用 NEMA 马达。应用于 60-Hz，马达转速为 3450rpm，或应用于 50-Hz. 为 2850-rpm，可选择全封闭扇冷却式或防爆，单相或三相马达。
型号 : HCl 1 和 HSS 1 型号 : HCl 11/2 和 HSS 11/2
尺 寸 |
型号 | 马力 | 进口 | 出口 | 尺 寸 (吋) | 重量 | ||||||||||
NPT(吋) | A | B | C | D | E | F | G | H | J | K | L | 磅(Kg) | |||
HCl 1 | 3/4 | 11/4 | 1 | 91/4 | 61/8 | 53/8 | 21/16 | 53/4 | 13/8 | 61/4 | 23/4 | 31/2 | 31/8 | 7 | 39(18) |
HCⅠl 1/2 | 1 | 2 | 11/2 | 93/4 | 61/8 | 53/8 | 21/16 | 61/4 | 111/16 | 63/4 | 31/8 | 313/16 | 37/8 | 81/4 | 63(29) |
《HCl》及《HSS》系列泵之订购指示 P-108E
订 购 |
图表 I
HSS1 泵配单轴封及(230-460V/3/50-60)TEFC 马达 | ||
曲线 | 型号 | 价目编码 |
1 | HSS1-1V(M2)-D.75 | 61-0112F |
HSS11/2 泵配单轴封及(230-460V/3/50-60)TEFC 马达 | ||
6 | HSS11/2-6V(M2)-D1.0 | 62-0162H |
由流速特性图中的曲线编号，按需要选择需要的泵和马达的组合。应用于60-Hz 电源，液体密度(Sp. G)在 1.0，马达将不会超负荷。
图表 II
型号 | 价目 | 继续加…….. | 流速 | |
型号 | 价目编码 | |||
HCI 1 | 61-03 | 1 | 1 | 1 |
6 | 6 | 6 |
按需要求的流速，扬程，密度及机械式轴封，选择适当的泵和马达组合。在流速曲线，找寻运转功能特性点，并在该点之垂直往上或下至编号的虚线，再平行至右边，将获取基本的马力。再乘比重，即为实际需要的马力。选择泵的配件，便组成整套泵和马力的型号及价目编码。
机 械 轴 封 TEFC(全封闭扇冷却)马达 1(3450 / 2850 RPM)
结构材料 | 继续加…….. |
型号 | 价目编码 |
单机械轴封 | |
EPDM，碳精，陶瓷 | |
Viton，碳精，陶瓷 | |
双机械轴封 | |
EPDM，碳精，陶瓷 | |
Viton，碳精，陶瓷 |
单相马达 2 | 三相马达 2 | 马 力 | ||
继续加…….. | 继续加…….. | |||
型号 | 价目编码 | 型号 | 价目编码 | |
–C.75 | B | –D.75 | F | |
–C1.0 | C | –D1.0 | G | |
1.5 | –C1.5 | D | –D1.5 | H |
— | — | –D2.0 | J | |
— | — | –D3.0 | K | |
5.0 | — | — | –D5.0 | L |
L(M1) 1 .75 V(M2) 2 1.0 L(M1xM1) 3 2.0 V(M2xM1) 4 3.0 1 可选只适用于 60 Hz.之防爆马达(UL 及 CSA 批核，Class I, Group D 或 Class II, Group F & G)。请于型号及价目编码后加 X。
2 单相 — 115-208-230V/1/60 或 220-440V/1/50，三相 — 208-230-460V/3/60 或 380-415V/350
全部转速为 3450 或 2850 RPM
产品数据及规格，如有更改，恕不另行通知。
