螺栓预紧力是在拧螺栓过程中拧紧力矩作用下的螺栓与被联接件之间产生的沿螺栓轴心线方向的预紧力。
螺栓预紧力的测量为生产安全、设备运维等提供可靠的依据，螺栓预紧力传感器及智能螺栓可直接将螺栓所收到的拉伸或压缩力直接输出，测量更精准，数据更可靠，同时我们可以根据不同工况提供不同形式的螺栓预紧力测量方案。在汽车制造、重工、航海航空、航天、军工、风电矿产、生产及研究机构等多个领域广泛应用，以下将介绍螺栓预紧力传感器（测力螺栓）、测力垫圈（环形测力传感器）和智能螺栓，超声波测量三种螺栓预紧力测量方式。

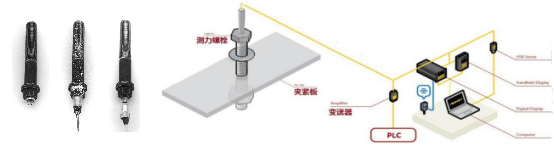

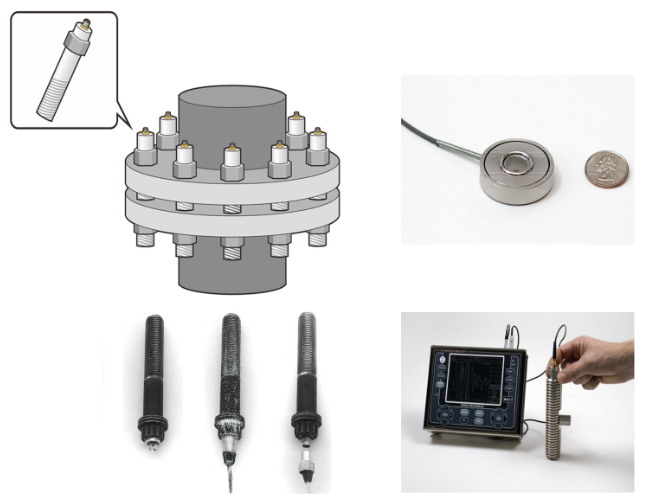

1.螺栓式预紧力测量传感器（测力螺栓）
螺栓式预紧力传感器将传感器置于螺栓内部，此种方式将传感器与螺栓融入一体，使测量方式更为直接简单，数据精确度极高，传感器的使用也极其方便。

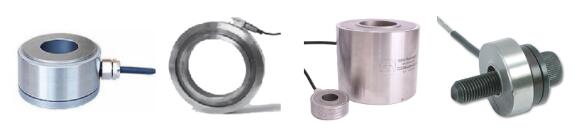

2.环形测力传感器（测力垫圈）

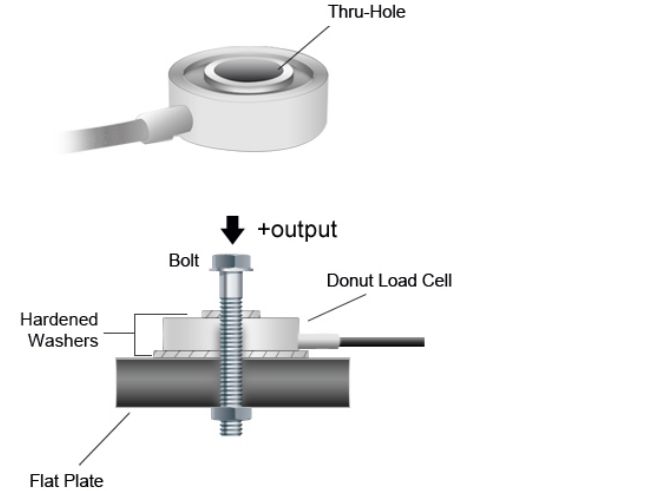

环形测力传感器又称为环形测力垫圈，此传感器较测力螺栓更为方便，使其在预紧力测量上应用更广泛。
3.超声波测量螺栓预紧力
螺栓预紧力、紧固轴力、轴向应力、可以采用超声波直接实时测量, 智能螺栓系统发射和接收超声波脉冲电信号、测量并计算发射和回波电信号之间时间差，即声时差。
国内成功研制用于螺栓轴向紧固力测试的超声波测试仪和系统，完全自主知识产权，该测试系统通过超声波横波、纵波声时与温度和螺栓轴力变形的关系曲线，实时测算出螺栓装配紧固轴力（夹紧力）、预紧力。
螺栓轴力超声波测试仪广泛应用于汽车、航空、航天、铁路、风力发电、核能等装配测试领域，已经成为螺栓紧固系统测试和制定螺栓装配工艺必要检测仪器，为螺栓产品研发和设计提供有力的保障，同时可以实时测试和监控紧固轴力变化。为螺栓紧固系统可靠安全运行提供保证。
螺栓轴向紧固应力超声波测量系统，它由可发射并接收超声纵、横波的磁性换能器，纵波声时测量部分，横波声时测量部分，温度测量部分，单片机系统、测试软件等组成。系统中存储了众多螺栓材料的纵、横波声时与应力、温度的关系，可测量出常温下各种已紧固的螺栓轴向应力或安装过程中的螺栓预紧力，并可根据需要自动换算出螺栓的负载力或应力引起的伸长量。本实用新型具有结构简单，携带方便，易于操作优点。
※ 环形式预紧力测量传感器应用案例
环形式预紧力传感器在一般情况下是可取代螺栓式预紧力传感器的，环形式这一优势使其应用更为广泛。以下我们将介绍环形式别与螺栓式的一个应用案例。
应用环境：
当前的产品组装自动化程度、人工效率要求越来越高，螺栓枪已成为装配线上的必备工具。在使用螺栓枪时我们必须考虑螺栓枪产生的预紧力对产品造成的损伤，特别是外示件的外观损伤。
解决方案：
将环形式预紧力传感器做成带有内螺纹的检测工装，在产品设计论证时就可通过紧固螺栓配备的螺栓枪获得所需承受的最大预紧力，以避免产品在装配时受到损伤。因螺栓枪在长期使用过程中会出现预紧力波动，进而造成产品装配紧固不足或紧固过载，此工装可对螺栓枪进行定期的检测，以保证螺栓枪预紧力的输出正常。

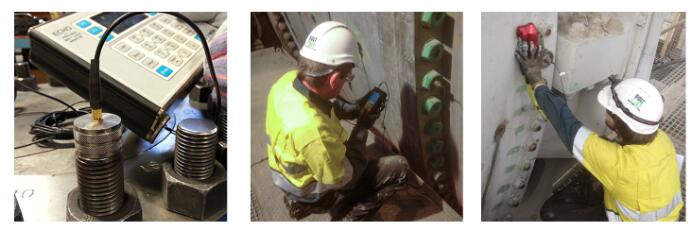

※ 钢结构预紧力测量传感器应用案例

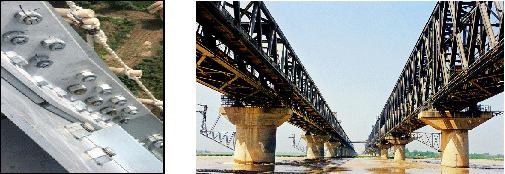

高强度螺栓连接方式在钢结构的连接中应用越来越广泛，桥梁、高架、轨道交通、游乐设施等等。在钢结构进行螺栓连接时，只能通过计算得到理论预紧力，而实际预紧力则需要通过测试与监测来获得。螺栓式传感器与环形式传感器都能很好的解决这一预紧力的获取。
在高危环境中,多采用螺栓式的传感器,如:核电、钢铁车间、高空作业结构、钢结构轨道通车实验等。

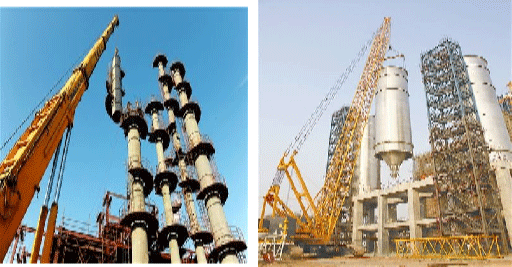

※ 石化行业预紧力测量传感器应用案例
石化行业的原材料及成品绝大部分是液态与气态，原料与成品的易燃性、易爆性是石化行业最突出的两大高危特性，关键部件的紧固预紧力是至关重要的，螺栓式的传感器在此得到极其广泛的应用。

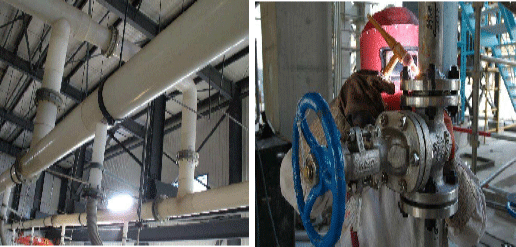

管道处螺栓紧固：
罐体处螺栓紧固：
螺栓式预紧力传感器的应用在大型部件以及管道关键连接处得以实时监控预紧力的变化，集成在预警系统里，在尚未发生泄漏与位置偏移时提前发出预警，能够及时避免事故的发生。
