NAPCO旋转齿轮泵：构造、性能与维护全解析

在工业领域中，泵类设备犹如精密运转的心脏，为各类生产流程输送着不可或缺的动力。其中，NAPCO旋转齿轮泵以其独特的设计、多样的性能和可靠的品质，在众多工业场景中发挥着重要作用。

1. 独特的运转设计

NAPCO旋转齿轮泵拥有匠心独运的运转设计。它有316不锈钢和球墨铸铁两种材质可选，能应对从水到高粘性、磨蚀性流体，甚至部分腐蚀性流体的广泛泵送需求。而且，该泵出厂时已充分润滑，可随时投入使用，其运转方向灵活，顺时针或逆时针旋转都能保持同等效率。 此泵属于容积式泵，工作原理精妙绝伦。当旋转叶轮转动时，轮齿张开，在进口侧形成一个不断扩大的腔体，如同张开的巨口，将流体吸入泵腔。接着，叶轮携带着流体环绕泵腔来到出口侧，在出口侧轮齿啮合时，如同有力的挤压，将流体从泵中挤出。泵内仅有主动齿轮和从动齿轮这两个运动部件，外唇密封（低压）和内密封（高压）在经过特殊硬化处理的轴表面运行。四个内部高压密封严实地封闭泵腔，四个外部唇密封则巧妙地形成润滑腔。两根轴安装在四个外侧滚柱轴承上，每个轴端各有一个，轴承座/侧盖中的泄油孔使轴承与密封和泵腔在空间上相互分隔。轴承座/侧盖内壁上的防气蚀装置更是巧妙，能最大限度减少因流体被困在啮合齿轮间而导致的轴弯曲现象。排放口的设计独具匠心，允许齿轮向任意方向旋转，使流体能在泵腔内自由流动。

2. 丰富的规格参数

在规格参数方面，NAPCO旋转齿轮泵表现多样。它有2英寸和3英寸两种排放口尺寸可供选择，流量范围大约在60至350加仑每分钟之间。一般设计运行转速可达300转每分钟，能产生高达100磅每平方英寸的压力。不过，若运行转速超过300转每分钟，会加速设备磨损。若预期运行压力超过150磅每平方英寸，就需与NAPCO进行深入商讨。当设计应用涉及泵送磨蚀性产品时，增大泵的尺寸并降低泵速，往往是提升泵性能的有效途径。

3. 卓越的泵送能力

NAPCO该泵具备卓越的泵送能力，它不仅能轻松应对粘性和磨蚀性流体，还能处理一些腐蚀性流体。其运行表面之间经过精密加工的公差，使其在泵送非粘性流体时同样高效。而且，无论是齿轮顺时针还是逆时针旋转，主动齿轮位于上腔室还是下腔室位置，泵都能稳定、高效地运行。

4. 多元的材料选择

材料选择上，NAPCO旋转齿轮泵提供多种选择。标准配置采用球墨铸铁和316不锈钢材质，配备耐高温丁腈橡胶齿轮，可在高达240华氏度的温度下稳定运行。若需应对更高温度或腐蚀性流体环境，NAPCO可与客户携手合作，提供各种金属和弹性体材质的齿轮，如氯丁橡胶、三元乙丙橡胶、聚氨酯和氟橡胶等。客户在选择时，可向NAPCO或当地经销商咨询，以确定适合特定产品应用的齿轮和泵壳。关于NAPCO泵部件的材料成分详细信息，可查阅“泵材料与成分”部分。

5. 严谨的安装要点

安装过程需严谨细致。NAPCO旋转齿轮泵可通过直接安装在驱动轴上的皮带轮进行皮带驱动，但使用中间轴能显著延长轴承寿命。直联式齿轮减速机是降低电机转速的首选方式。泵和电机应具备足够的刚性，确保在泵运行时不会发生弯曲。该泵也可通过挠性联轴器由卡车的动力输出装置驱动。电机驱动与泵驱动轴的不对中，会导致齿轮、密封和/或轴承过早磨损甚至失效。为便于泵的日常维护和修理，安装时应使注油嘴外露，并预留足够空间，以便能轻松接近和拆卸端板（具体安装孔和泵端口尺寸可参考手册中的“尺寸数据”）。

6. 全面的维护指南

维护对于确保泵的稳定运行至关重要。NAPCO旋转齿轮泵在设计和装备上已充分考虑，以提供令人满意的使用体验。其轴上密封和轴承运行的表面经过特殊硬化处理，泵腔、轴和齿轮的铸造和加工都严格遵循精确的尺寸公差，所选用的密封和轴承也旨在提高运行效率并延长使用寿命。即便如此，仍需进行妥善的维护和正确的操作，才能保证泵安全、高效地运行。

7. 精准的润滑要求

润滑方面有着精准要求。该NAPCO泵设计有八个易于接近的注油嘴。其中四个注油嘴使润滑脂能在每个轴的唇密封和高压密封之间流动（每个轴有两个密封润滑腔），另外四个注油嘴则用于润滑轴承。泵在出厂时已用NGLI #2润滑脂充分润滑，可立即投入使用。但在泵投入运行后，用户务必严格遵循定期润滑计划，以确保泵按设计要求运行，防止运动部件过早失效。

8. 关键的垫片调整

垫片的合理调整也不容忽视。NAPCO旋转齿轮泵在驱动侧轴承座/侧盖上安装有一个0.016英寸的腔室垫片，在非驱动侧轴承座/侧盖上安装有三个0.008英寸的腔室垫片。若因运行磨损导致效率下降，可通过移除三个非驱动侧0.008英寸垫片中的一个来缩小间隙，恢复运行效率。除非经过特殊改造，NAPCO泵出厂时，齿轮端部与相邻轴承座表面之间的总间隙约为0.008英寸。高温或其他特殊运行条件可能需要对齿轮/外壳间隙进行适当调整。

9. 密封的正确安装

密封安装需格外谨慎。NAPCO在泵中采用了高压和低压密封相结合的方式。在重新安装或更换这些密封时，务必确保其按正确的承载方向安装，以保证泵腔的良好密封，并防止润滑腔中出现过高的压力积聚，展示了每个密封的开口侧相对于齿轮和泵腔应朝向的方向。

10. 齿轮组件的选择

在齿轮组件方面，NAPCO泵的齿轮通过压力配合安装在轴上。由于大多数客户缺乏拆卸和在现有泵轴上安装新齿轮的设备，NAPCO为客户提供已将齿轮安装在相应轴上的主动齿轮和从动齿轮“组件”。这些组件包含在NAPCO备件套件中，客户也可单独订购。客户可从以下列表中准确识别合适的齿轮组件和部件编号。

11. 泵部件的维修与更换

随着使用时间的增长，NAPCO旋转齿轮泵的运动部件会不可避免地出现磨损，导致运行效率下降。此时，可轻松移除轴承座/侧盖，观察齿轮和泵内部腔室的状况，以确定是否需要更换部件。在移除或重新插入轴时，务必格外小心，避免轴端刮伤、损坏或移动轴承座/侧盖中的密封和轴承。任何此类损坏或移动都可能导致泵泄漏并迅速失效。NAPCO对轴端进行了锥形处理，便于轴穿过密封和轴承，同时建议在轴的锥形端部涂抹润滑剂，进一步方便轴的移动。具体的维修和维护指导可参考“维修/安装程序”部分。

12. 实用的维修套件

为方便客户维修，NAPCO提供“维修套件”，其中包含了NAPCO泵中通常需要更换的所有运动或易磨损部件。一套NAPCO维修套件包含：一个主动齿轮组件和一个从动齿轮组件（齿轮均安装在硬化轴上）、四个滚柱轴承、四个高压密封、四个低压密封、两个0.016英寸厚的中心壳体垫片、三个0.008英寸厚的中心壳体垫片。一台2英寸的NAPCO泵（PA200C球墨铸铁泵或PA200S不锈钢泵）需要PK200C（用于球墨铸铁泵）或PK200S（用于不锈钢泵）维修套件。一台3英寸的NAPCO泵（PA300C球墨铸铁泵或PA300S不锈钢泵）则需要PK300C（用于球墨铸铁泵）或PK300S（用于不锈钢泵）维修套件。若客户订购的球墨铸铁泵经过改造，配备了不锈钢轴，则该泵需要不锈钢泵维修套件。

13. 规范的维修/安装流程

维修/安装流程规范有序。首先是内部工作部件的定期检查，可定期或在泵性能下降时，按照以下步骤轻松打开、检查和清洁泵。关闭阀门，锁定驱动装置，可移除非驱动轴承座/侧盖，以清除堵塞物和/或检查是否有损坏。在拆卸环节，依次移除非驱动轴承座/侧盖、顶部从动齿轮、主动齿轮、驱动侧轴承座/侧盖、轴承紧定螺钉和轴承、高压和低压密封，并注意记录各部件位置和密封方向，以便正确重新组装。清洁和检查时，要彻底清除所有泵部件上的产品和旧润滑脂，并仔细检查齿轮橡胶、轴承、密封、垫片、注油嘴等部件是否有过度磨损、损坏、生锈等情况。重新组装时，严格按照顺序安装各个部件，包括轴承、低压密封、高压密封、垫片、轴承座/侧盖、齿轮组件等，并注意调整齿轮与泵轴承座/侧盖之间的间隙，确保在0.006英寸至0.008英寸或0.1524毫米至0.218毫米之间，为齿轮提供适当的自由间隙。最后，用高质量的轴承润滑脂对所有轴承和密封进行润滑，手动旋转齿轮确保无卡滞，检查驱动联轴器是否有足够的自由间隙，然后安装防护装置。在启动泵后，要确保泵能正常启动并达到初始吸液状态，检查是否有异常噪音或齿轮摩擦、撞击声，这些声音可能表明泵干运转或未输送产品。

14. 详尽的工程数据

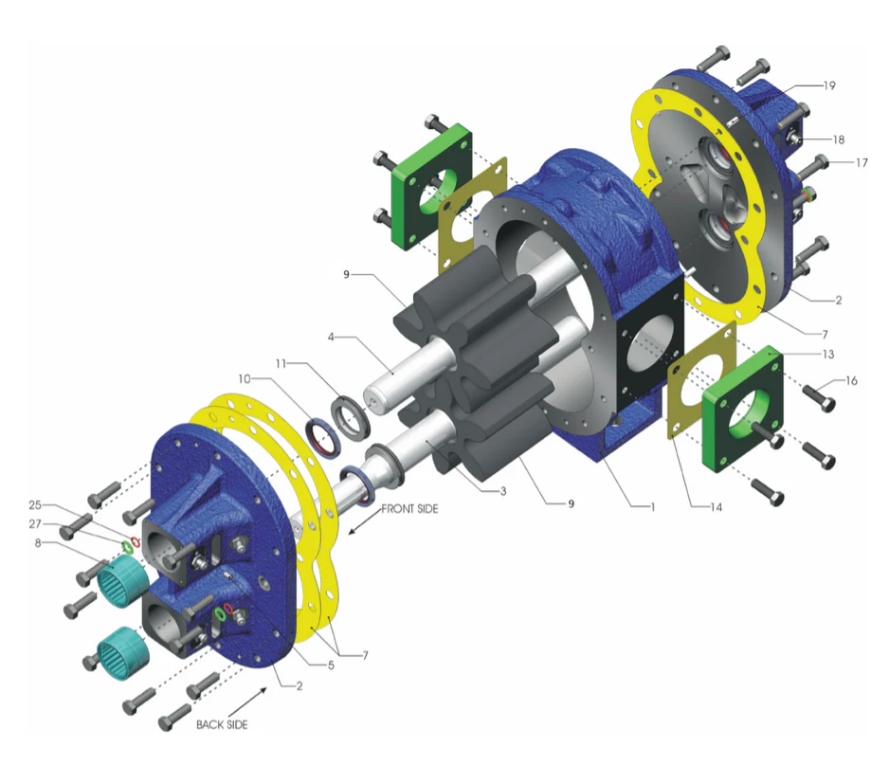

工程数据方面，包含性能数据、泵材料与成分以及尺寸数据等多方面内容。性能数据是在以水（比重为1.0）为介质进行测试得出的，客户在实际应用中，若需泵送更高粘度的液体产品，可能需要降低泵的转速，以达到所需的加仑每分钟流量和排放压力。泵材料与成分详细列出了不同部件所使用的材料，如轴、叶轮、外壳、中心壳体垫片、高压密封、低压密封和轴承等。尺寸数据则清晰展示了2英寸和3英寸泵的各项尺寸参数，包括A、B、C、D、E、F、G、H、J、K、L等各部分尺寸，为安装和维护提供了精确的参考。此外，还有NAPCO泵部件识别图，方便客户识别和订购特定的备件，许多部件有球墨铸铁或不锈钢材质可供选择，部件编号中带有“C”的表示球墨铸铁部件，带有“S”的表示不锈钢部件。

总之，NAPCO旋转齿轮泵凭借其卓越的设计、丰富的规格、可靠的性能和完善的维护体系，为工业生产提供了坚实的支持，是众多工业领域值得信赖的泵送设备。
